Podrobné vysvětlení parametrů střídače připojeného k fotovoltaické síti

Vezměme si jako příklad měnič SG30T-CN společnosti Sungrow.

Například: měnič SG30T-CN

SG: představuje produktovou řadu invertorů Sunshine;

T:Three představuje třífázový střídač

30: představuje výstupní výkon měniče 30 kW;

CN: představuje čínskou verzi.

To se týká maximálního napětí, které může být na vstupu měniče, to znamená, že součet napětí naprázdno všech panelů v jednom řetězci nemůže překročit tuto hodnotu.

Například u měniče SG30T-CN společnosti Sungrow, vezmeme-li v úvahu záporné teplotní charakteristiky napětí naprázdno součástek v chladném počasí (napětí naprázdno se zvyšuje s klesající teplotou), napětí naprázdno jednoho stringu nemůže překročit maximální vstupní napětí střídače, 1100V.

Širší rozsah napětí MPPT může dosáhnout dřívější výroby energie ráno a větší výroby energie po západu slunce. Když napětí MPPT stringu dosáhne rozsahu napětí MPPT střídače (např. rozsah napětí SG30T-CN Sungrow je 160 V-1000V), může střídač sledovat bod maximálního výkonu stringu.

Poznámka: Optimální provozní napětí třífázového měniče je kolem 620V, v této době má měnič nejvyšší účinnost konverze. Ve skutečných aplikacích, kdy je provozní napětí stringu nižší než jmenovité napětí (620 V), začne fungovat obvod zesílení invertoru, což způsobí určité ztráty a sníží účinnost. Proto se při konfiguraci řetězce doporučuje, aby napětí MPPT každého řetězce součástek bylo mírně vyšší než 620 V.

4. Počet cest MPPT a počet řetězců na vstup MPPT se vztahuje k počtu cest MPPT měniče a počtu řetězců, které lze připojit ke každému MPPT.

Vezměte si jako příklad následující obrázek:

K dispozici je 6 DC vstupů, jmenovitě A, B, C, D, E a F. PV1 a PV2 představují dva MPPT vstupy. Vstupy řetězců pod jedním MPPT se musí rovnat a vstupy řetězců pod různými MPPT se mohou lišit, to znamená A=B=CD=E=F, ale A se může nerovnat D.

Maximální proud, který může procházet měničem, maximální vstupní DC proud=maximální vstupní proud jednoho stringu x počet stringů.

Technické parametry na výstupní straně střídače

Vztahuje se k výstupnímu výkonu měniče při jmenovitém napětí a proudu, což je výkon, který může být na výstupu stabilně po dlouhou dobu.

Maximální výkon se také nazývá špičkový výkon, což se týká maximální hodnoty výkonu, kterou může střídač vydat ve velmi krátkém čase. Vzhledem k tomu, že maximální výkon lze udržet jen velmi krátkou dobu, nemá velký referenční význam.

Ve střídavém obvodu se kosinus fázového rozdílu (Ф) mezi napětím a proudem nazývá účiník, který je reprezentován symbolem cosФ. Pokud jde o číselnou hodnotu, účiník je poměr činného výkonu ke zdánlivému výkonu, tedy cosФ{{0}}P/S. Obecně řečeno, účiník odporových zátěží, jako jsou žárovky a odporové pece, je 1 a účiník obvodů s indukční zátěží je obecně menší než 1. Když je účiník zařízení menší než 0. 9 bude uložena pokuta. Výstupní účiník invertoru Sungrow je 1 a lze jej nastavit mezi 0,8 předstihu a 0,8 zpoždění.

Účiník je problém, který vyžaduje zvláštní pozornost v průmyslových a komerčních distribuovaných fotovoltaických projektech. Je potřeba to posuzovat ze systémového hlediska. Je třeba vzít v úvahu nejen typ a velikost zátěže, ale také výkon, zkušební body a způsoby ovládání reaktivního kompenzačního zařízení. Doporučuje se sledovat provoz celého fotovoltaického systému, aby bylo zajištěno, že činný výkon systému je normální.

Střídač je zařízení ve fotovoltaické elektrárně, které přeměňuje stejnosměrný proud generovaný součástmi na střídavý proud.

Při procesu přeměny stejnosměrného proudu na střídavý se ztrácí malé množství energie ve formě tepla, takže energie na výstupní straně střídavého proudu fotovoltaického střídače je menší než energie na vstupní straně stejnosměrného proudu. Poměr výstupního výkonu fotovoltaického střídače na střídavém konci ke vstupnímu výkonu na stejnosměrném konci se nazývá účinnost konverze střídače.

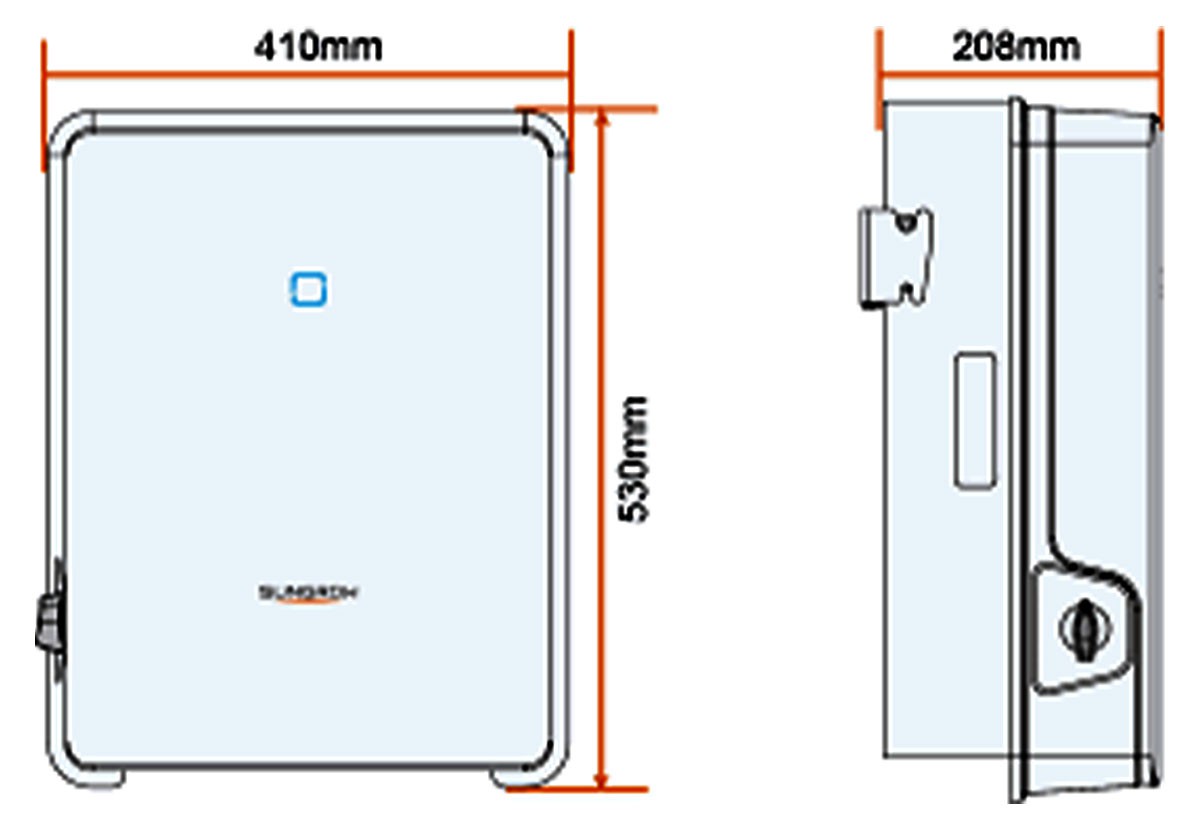

Fotovoltaické střídače s malými rozměry, nízkou hmotností a jednoduchým způsobem instalace byly zákazníky vždy oblíbené. Malé rozměry a nízká hmotnost často znamenají pohodlnou přepravu a snižují riziko poškození stroje během přepravy. Způsob montáže na stěnu je první volbou zákazníků. Zákazníci potřebují pouze zkontrolovat, zda je stěna nebo upevňovací bod instalace stabilní a spolehlivý, což snižuje pracovní sílu a materiálové zdroje instalace.

Technickým parametrem, na který si musí každý dát pozor, je také rozsah provozních teplot. Rozsah provozních teplot střídače často odráží schopnost střídače odolávat nízkým a vysokým teplotám a určuje životnost střídače. Pokud má střídač širší rozsah okolních teplot, znamená to, že střídač má lepší schopnost odolávat nízkým a vysokým teplotám a má lepší výkon.

Obecně lze říci, že fotovoltaické střídače se dělí na vnitřní a venkovní použití. Ty s relativně nízkou úrovní ochrany, obecně IP20 nebo IP23, jsou pro vnitřní použití a vyžadují vyhrazenou místnost pro měnič. IP54 a IP65 splňují normy pro venkovní použití a nevyžadují invertorovou místnost.

Poznámka: Měnič s krytím IP65 můžete bezpečně instalovat venku, ale musíte k měniči přidat kryt nebo jej nainstalovat pod okap nebo jej nainstalovat na držák (pod komponentem) atd., abyste zajistili, že zabraňuje přímému slunečnímu záření, snižuje vliv různých nepříznivých faktorů a zaručuje návratnost investice fotovoltaického systému po celou dobu jeho životního cyklu.

Mnoho výrobců měničů má na způsob chlazení různé názory. Někteří výrobci si myslí, že ventilátory nejsou vůbec potřeba, jiní si myslí, že by ventilátory měly být vybaveny všechny měniče.

Obě tato tvrzení mají své vlastní důvody. Ventilátor je spotřební díl. Při dlouhodobém používání se snadno poškodí, což sníží stabilitu střídače a zvýší náklady na provoz a údržbu.

Na druhou stranu, pokud není nainstalován ventilátor, bude mít vliv na odvod tepla měniče, zvláště když je venkovní teplota velmi vysoká. Střídač nedokáže odvádět teplo včas, což ovlivní jeho životnost. Samozřejmě za určitých podmínek musíme zvážit, jak se vyhnout dopadu větru a písku na zařízení s ventilátory.
